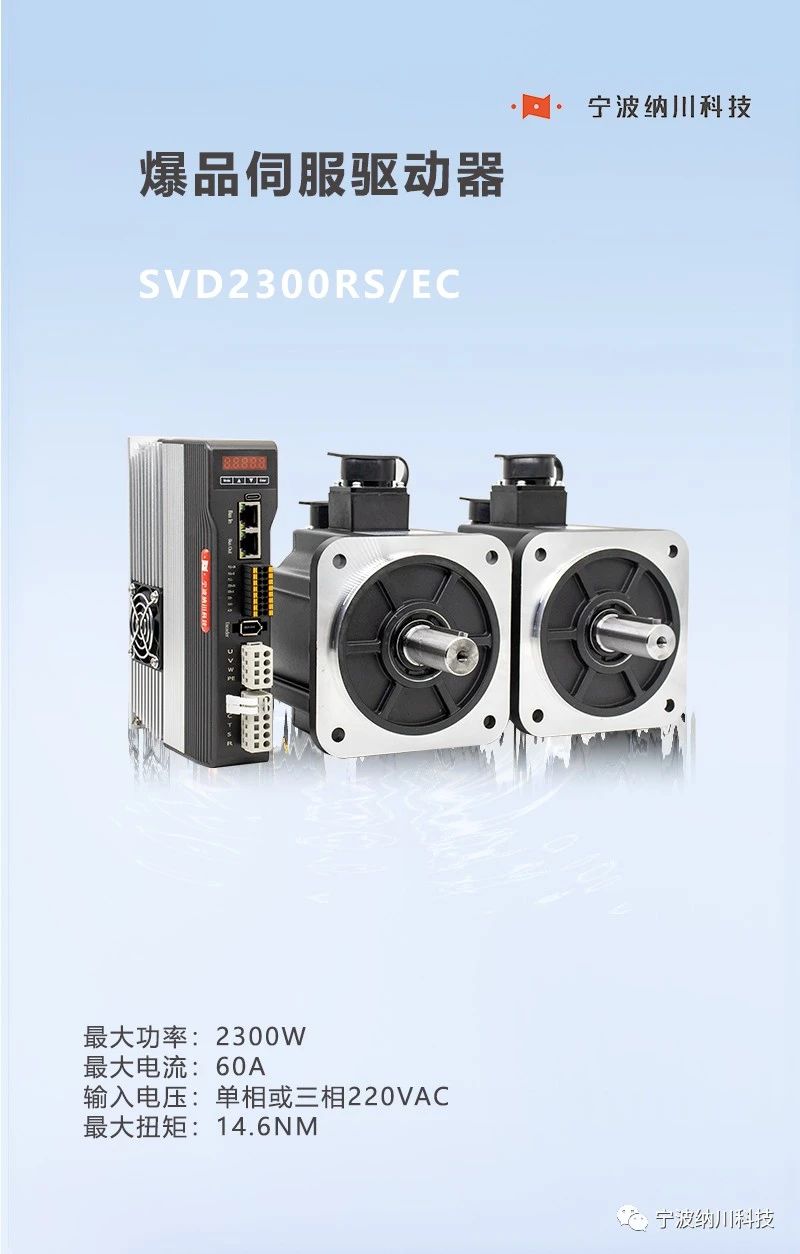

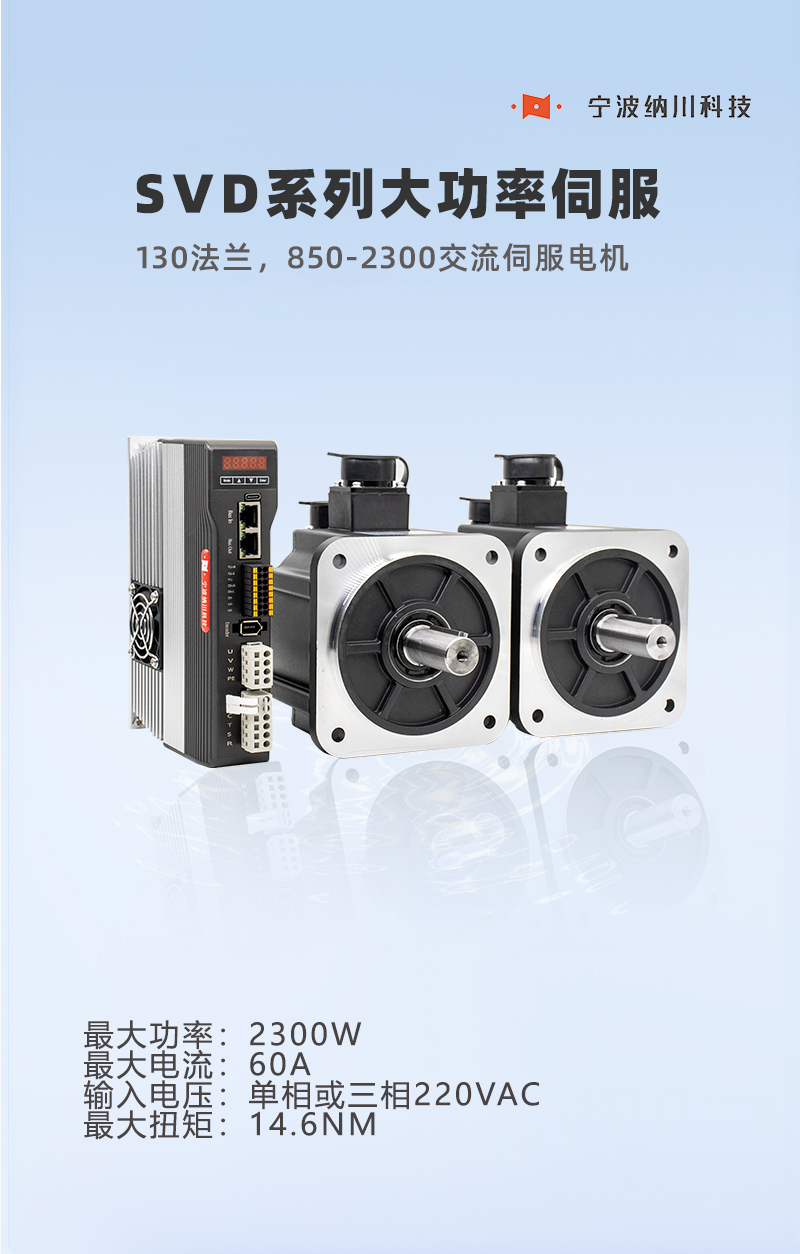

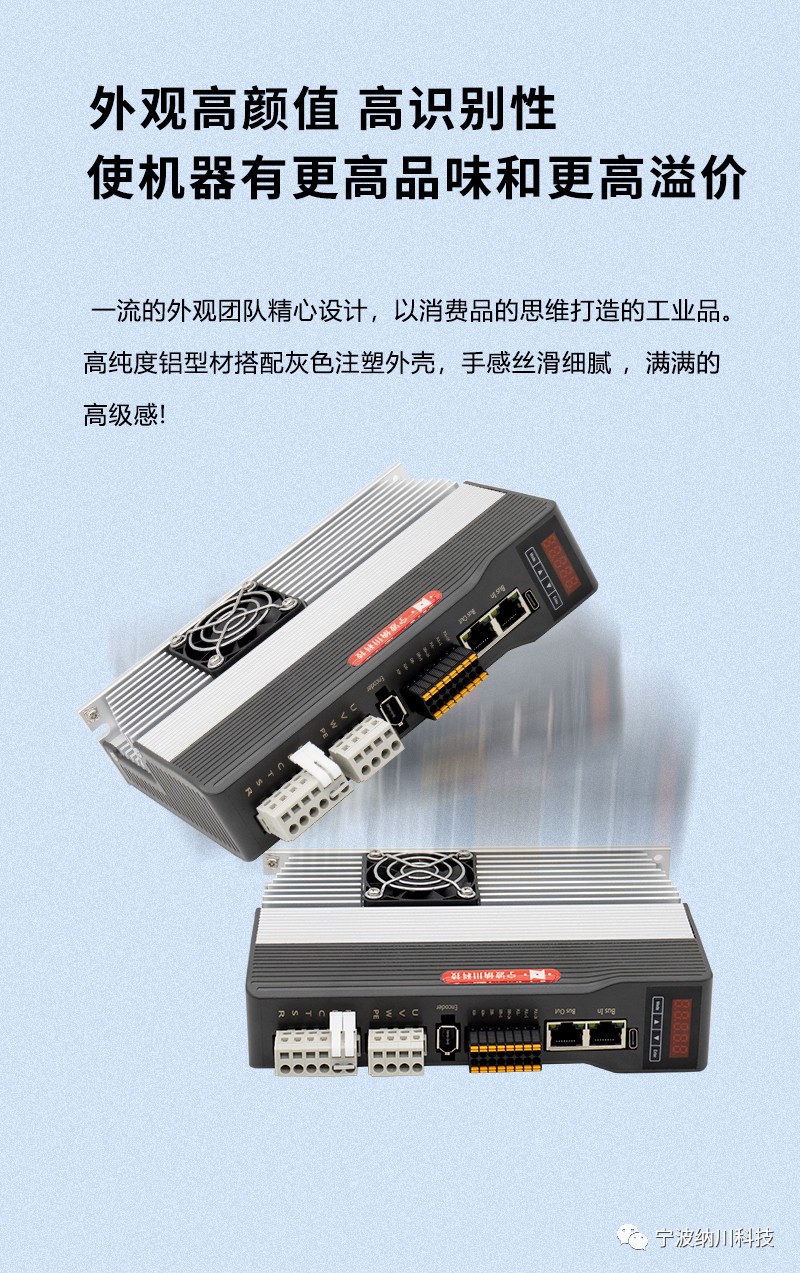

SVD2300-RS 【脉冲型】
u 采用先进的伺服控制技术;

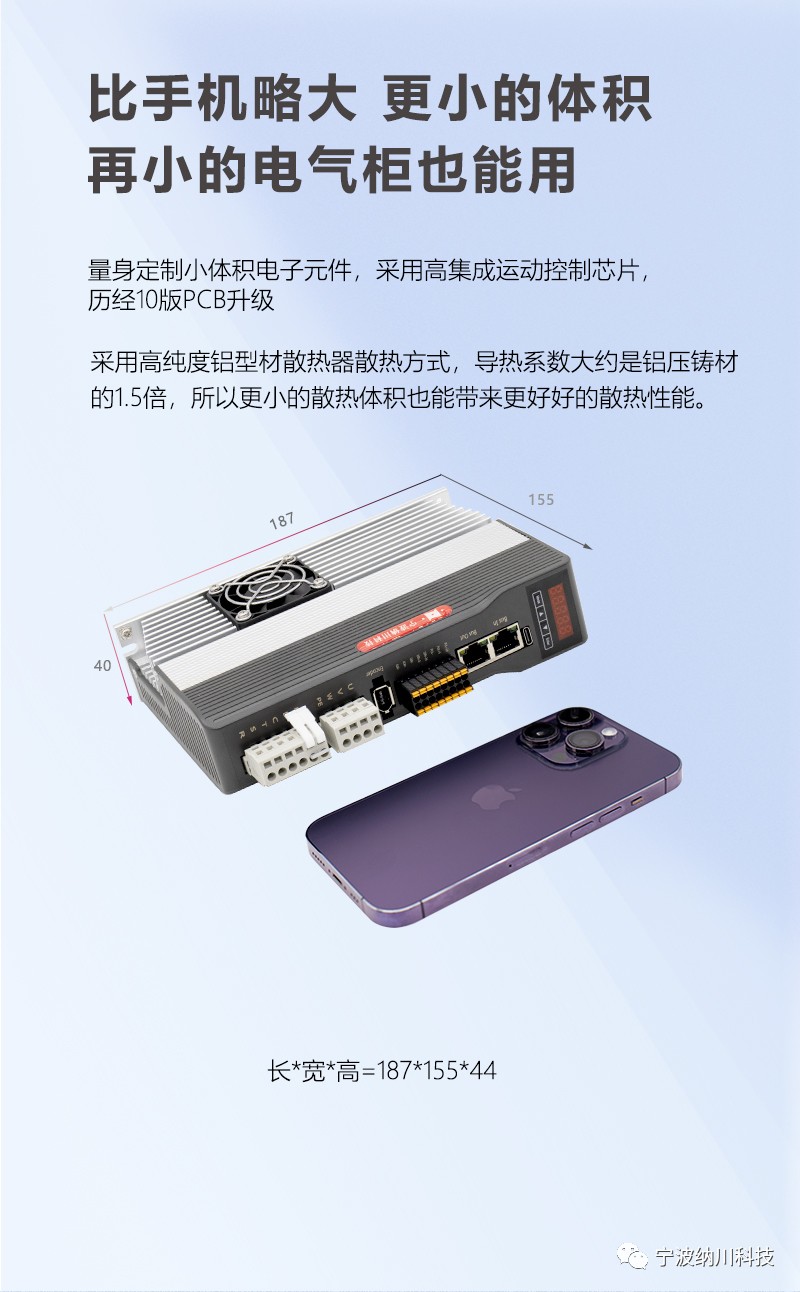

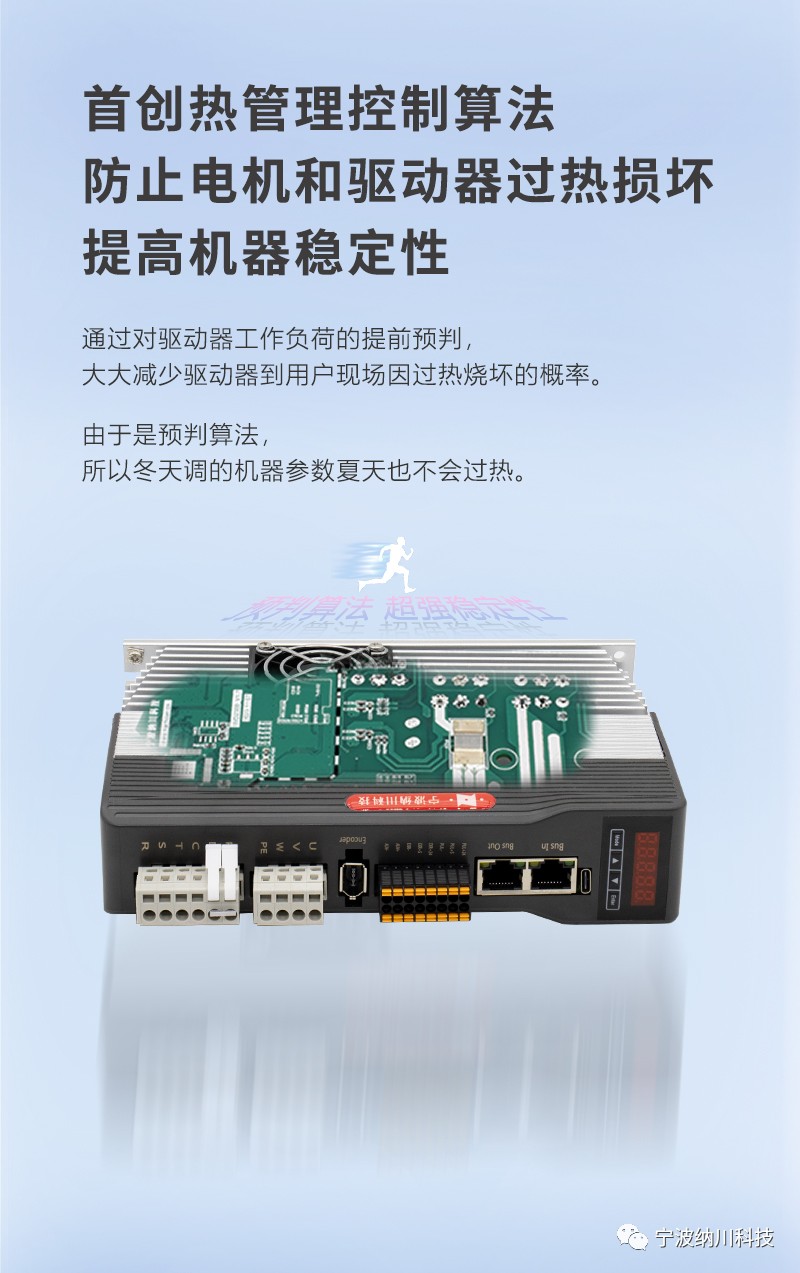

u 采用了高度集成方案,实现了更小体积;

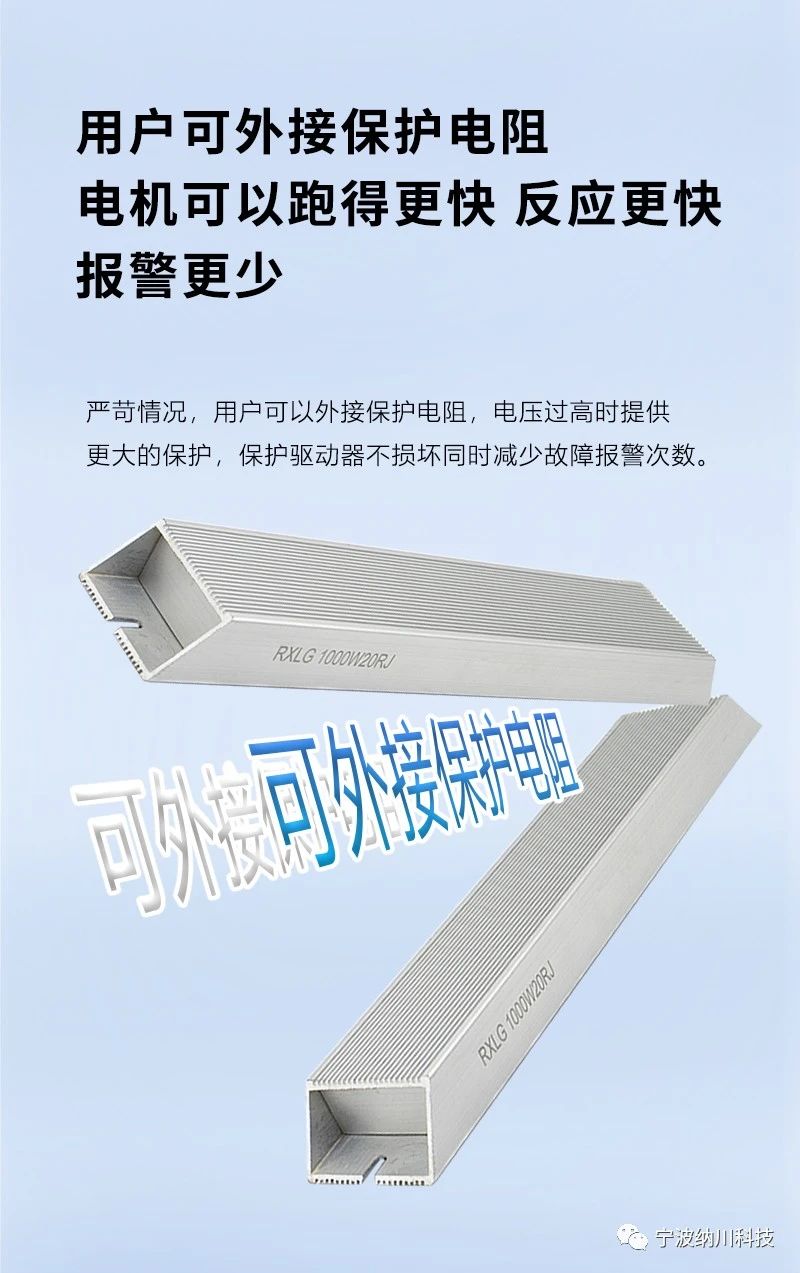

u 自带泄放电阻,集成了动态制动功能,适用于更多行业;
u 具备软件滤波和硬件滤波,抗高频干扰能力大大增强;

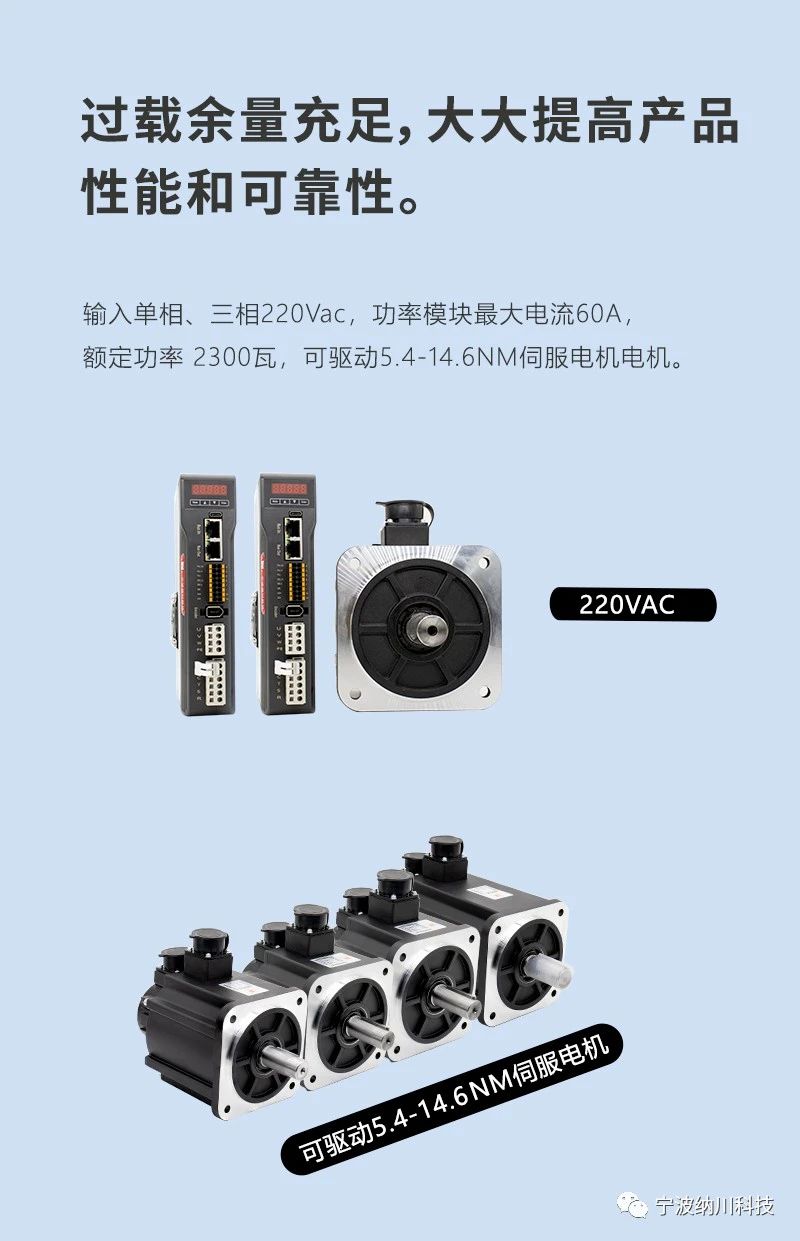

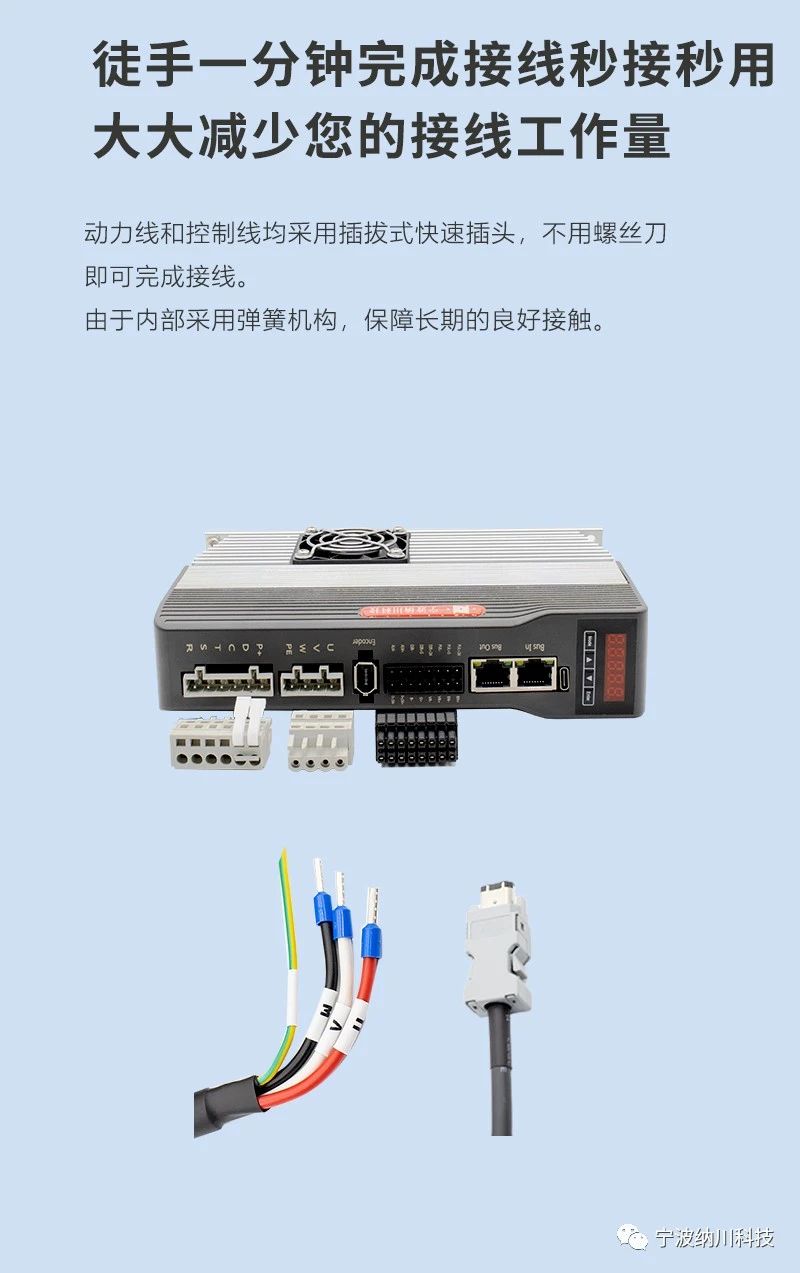

u 支持单相或三相220V交流输入,大大降低接线要求;

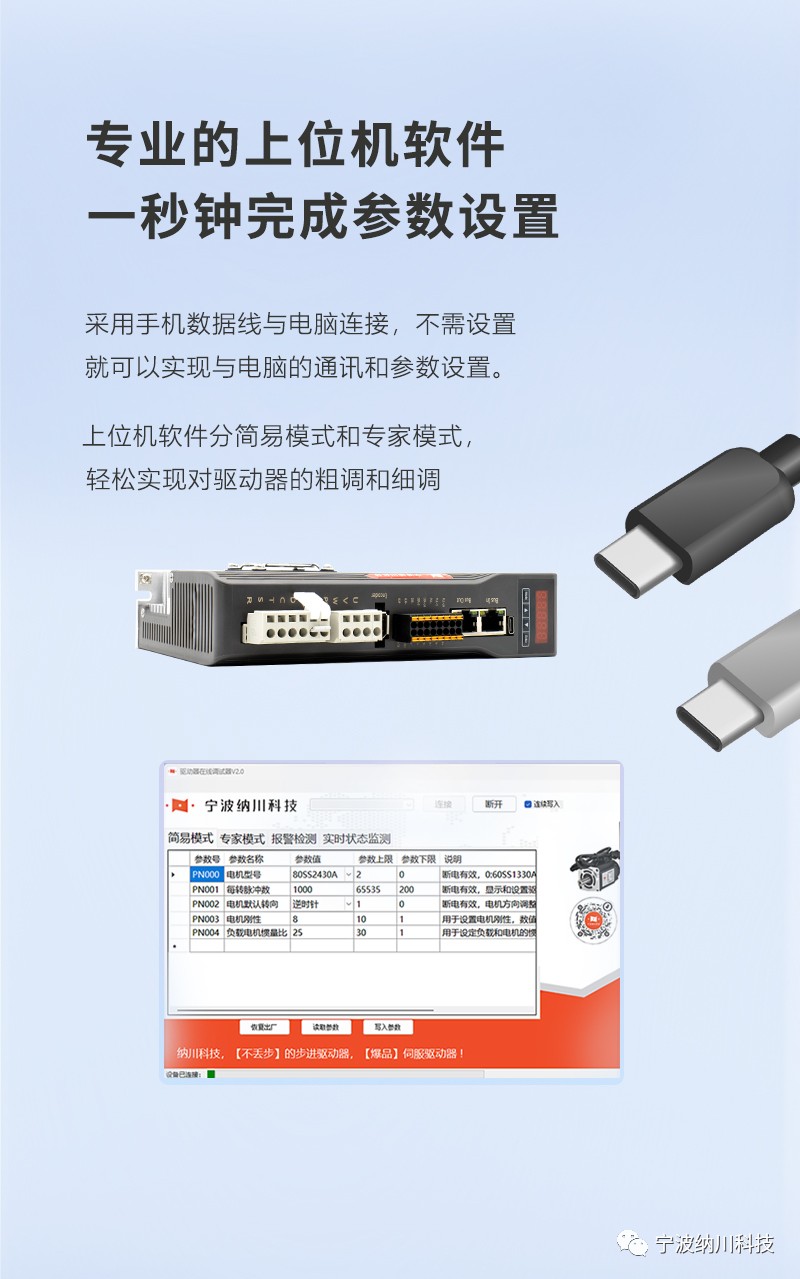

u 具有数码屏幕,无需连接PC即可离线修改驱动器参数;

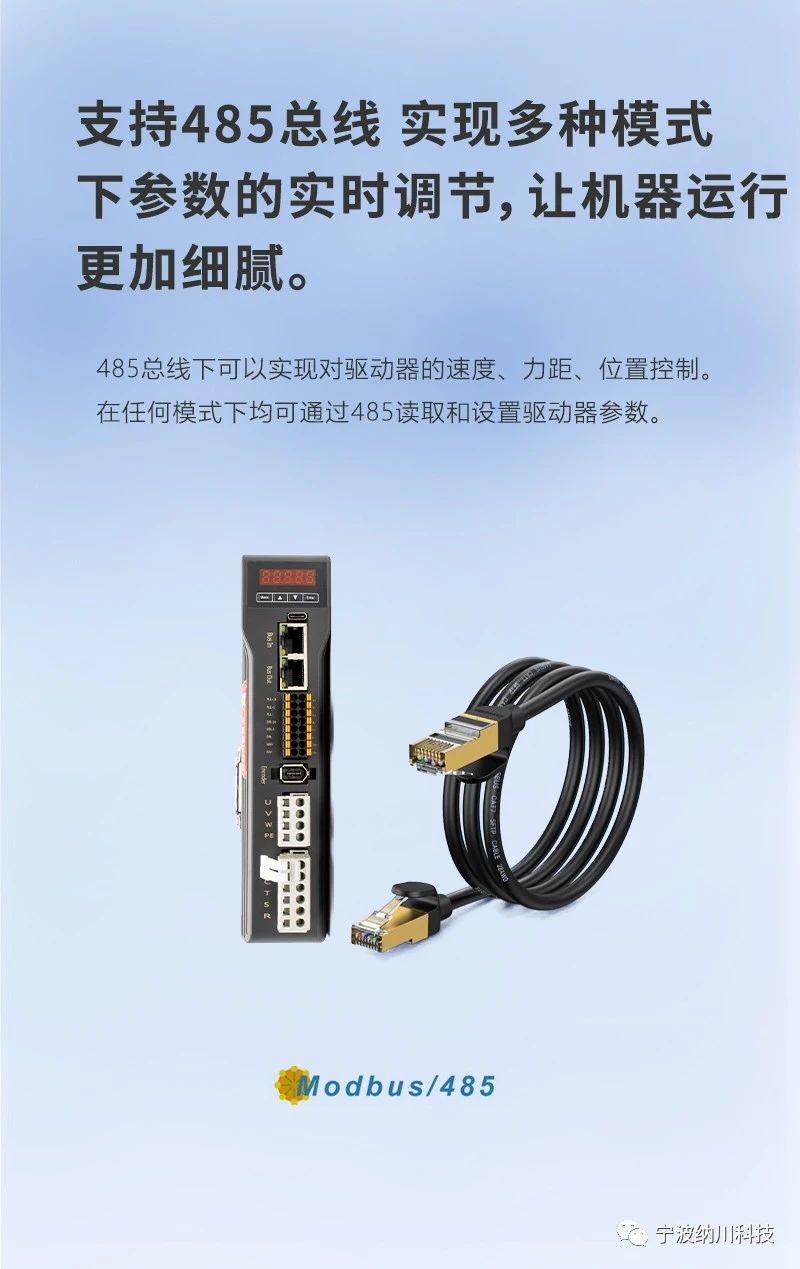

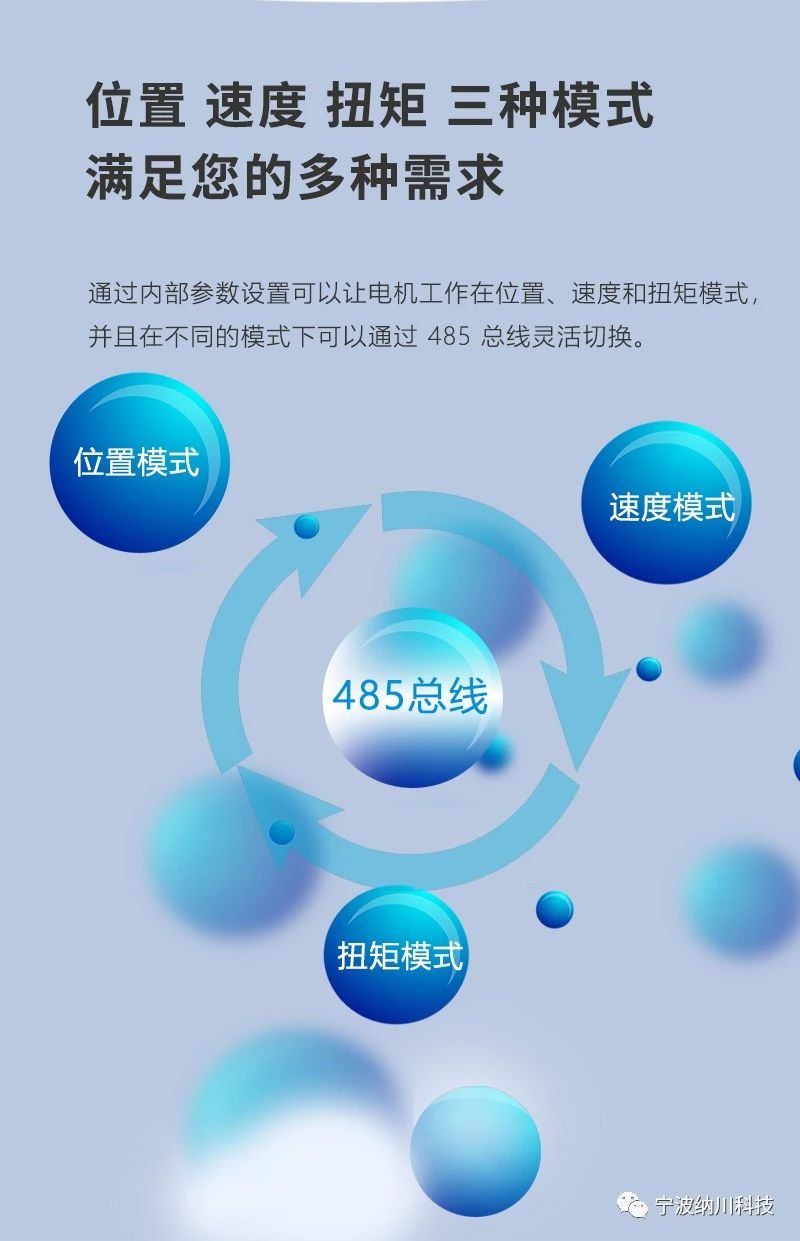

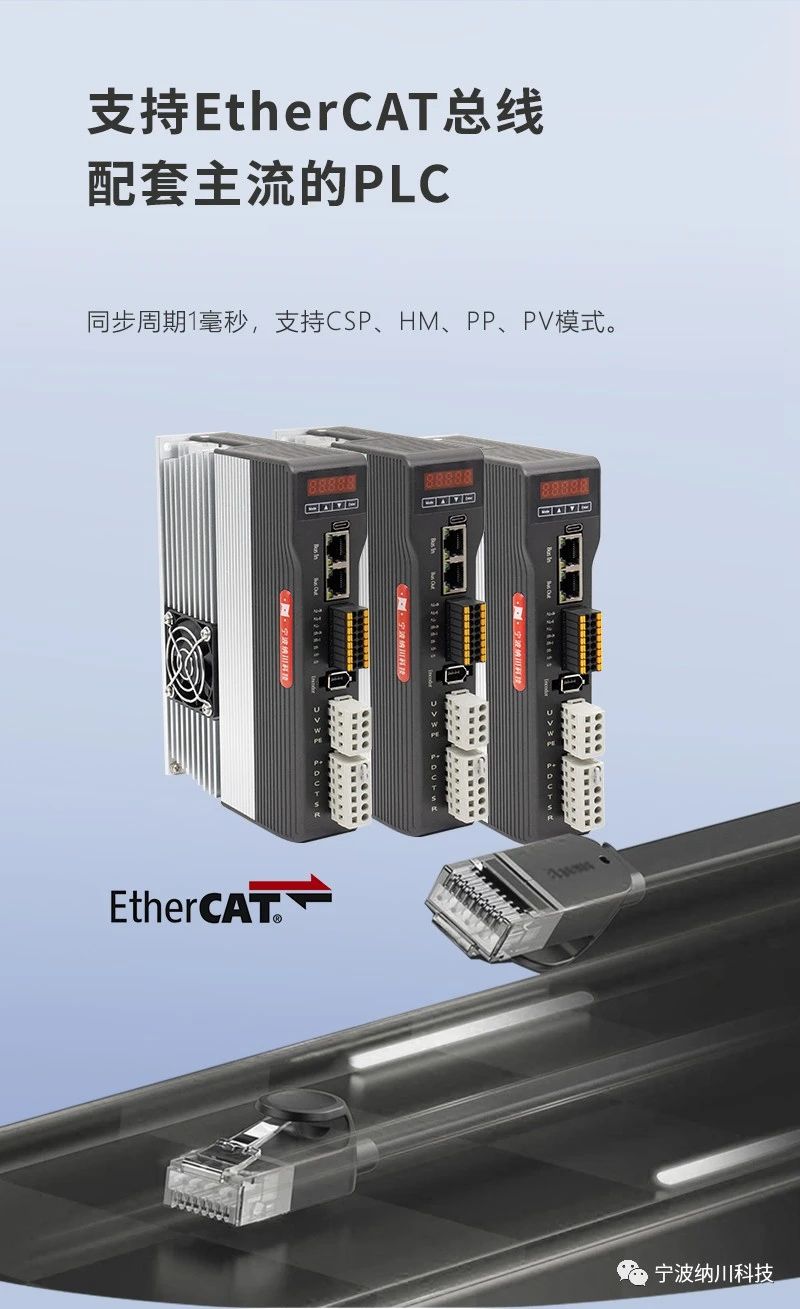

u 支持ModBus通讯协议,支持速度控制模式和力矩控制模式。

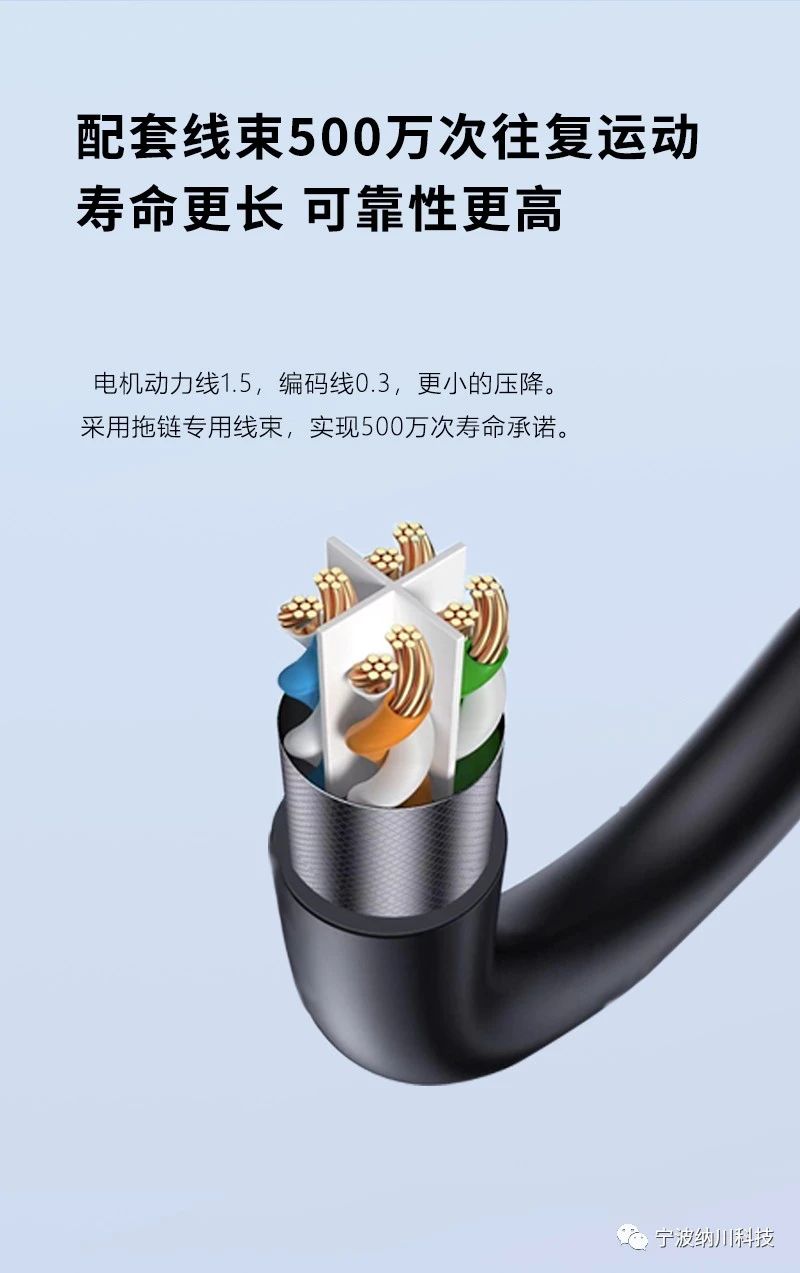

突出性能亮点

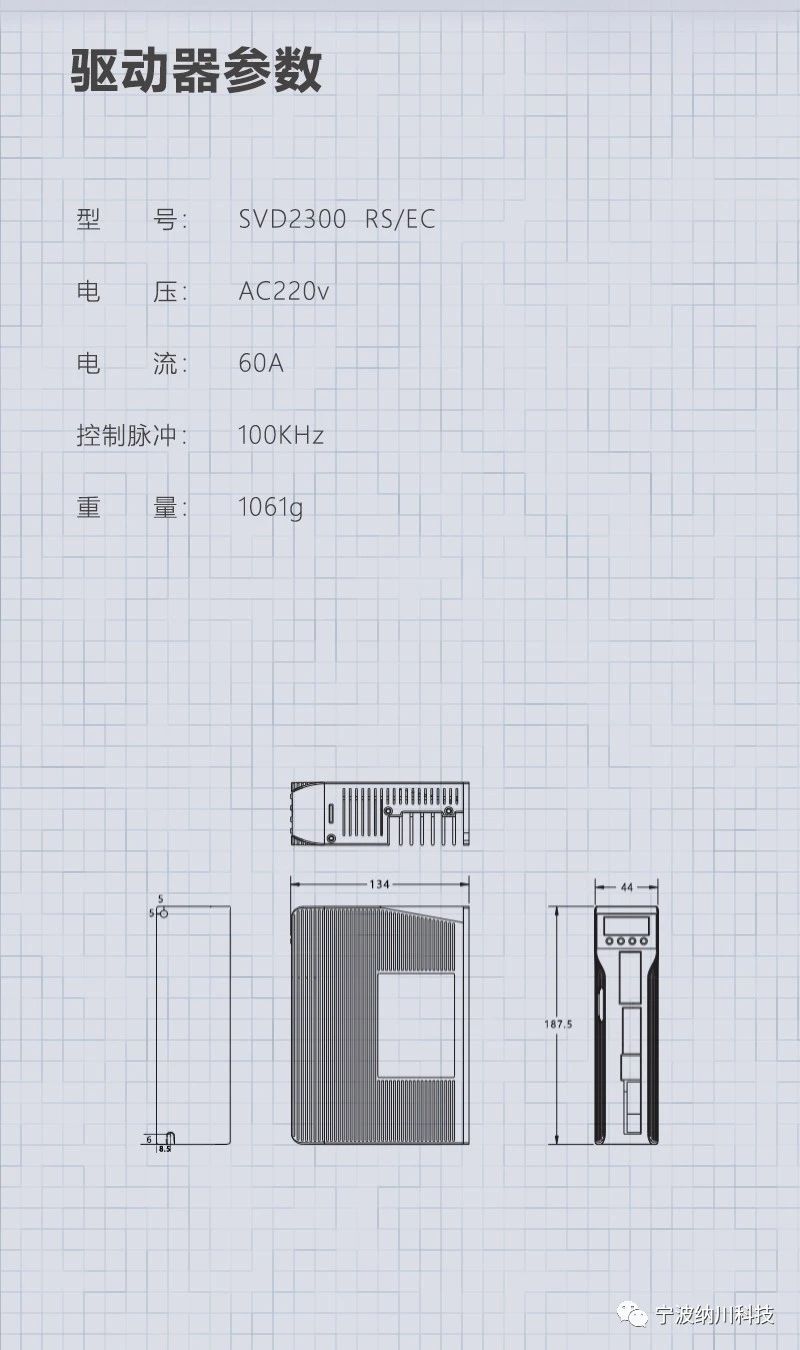

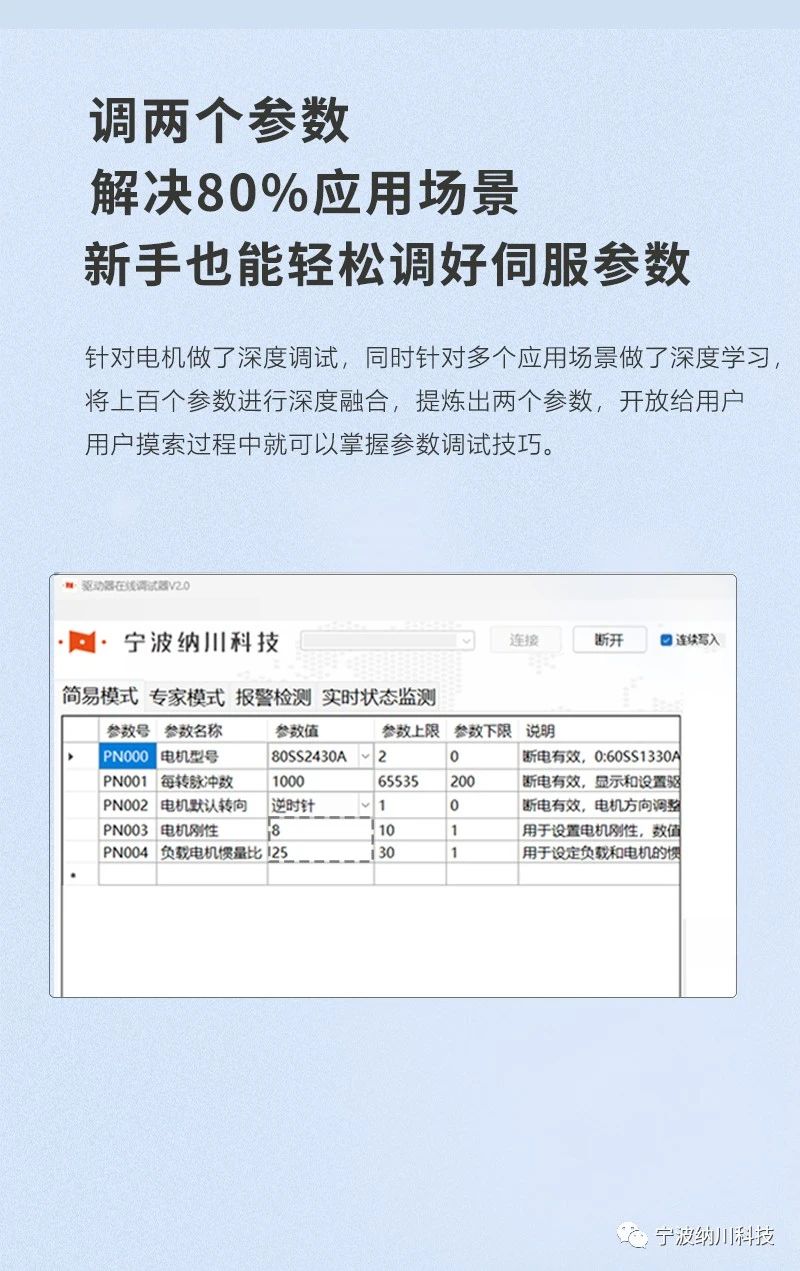

技术参数
相关产品介绍 用户手册下载
|
参数序号
|
参数名称
|
参数值
|
参数范围
|
说明
|
|
Pn000
|
电机型号
|
14615
|
5415A 14615
|

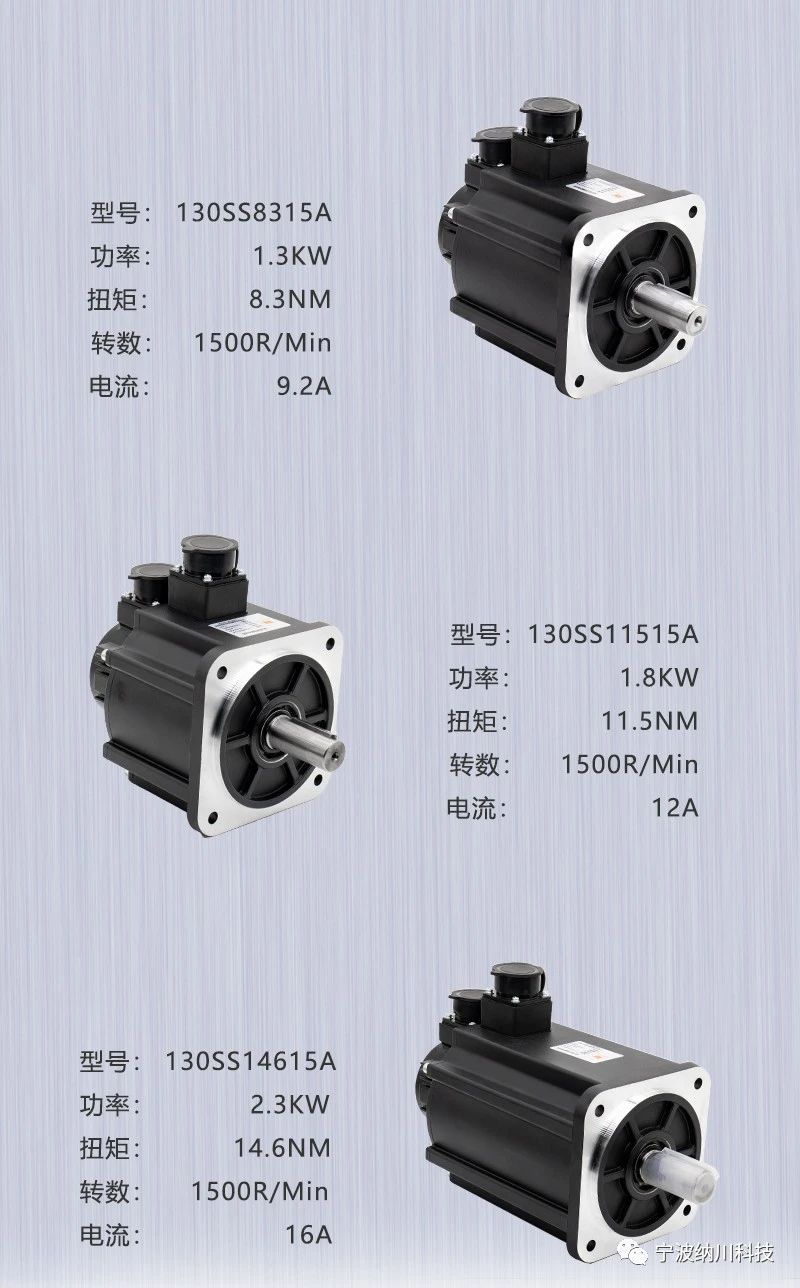

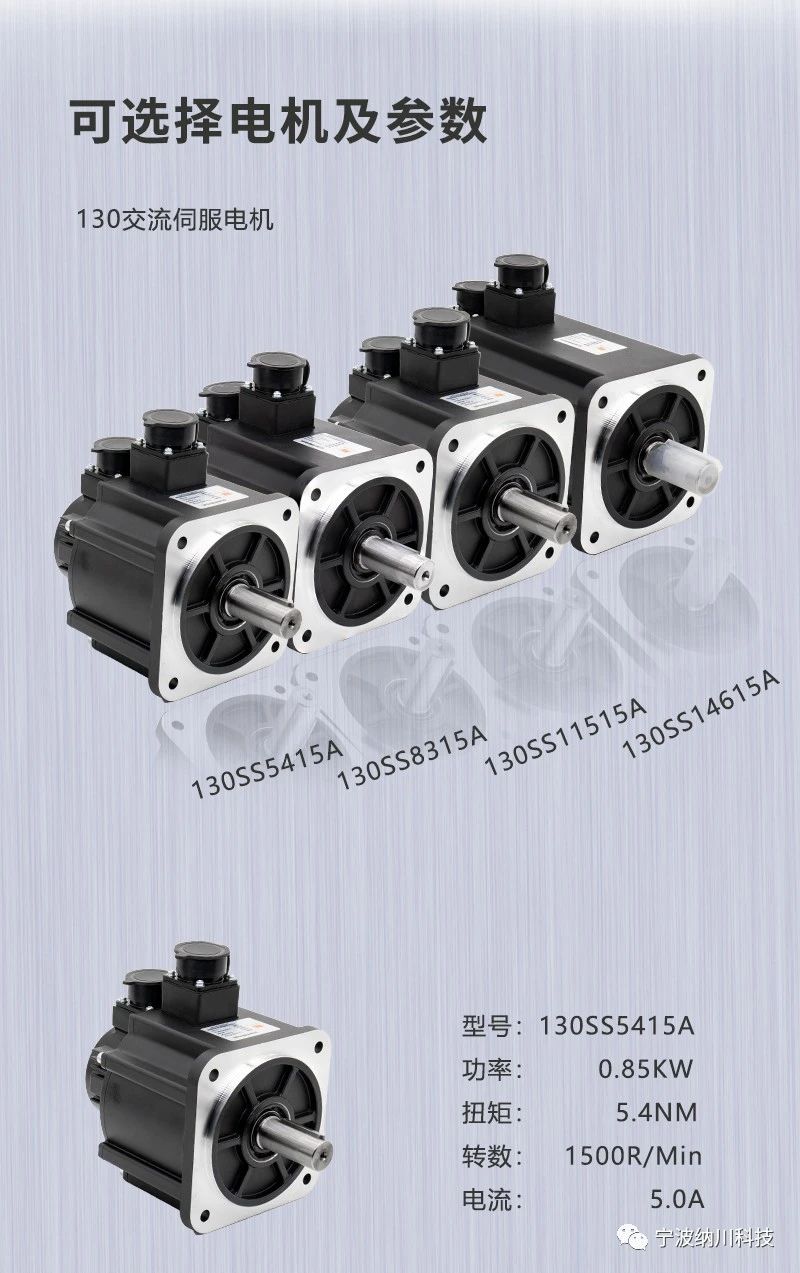

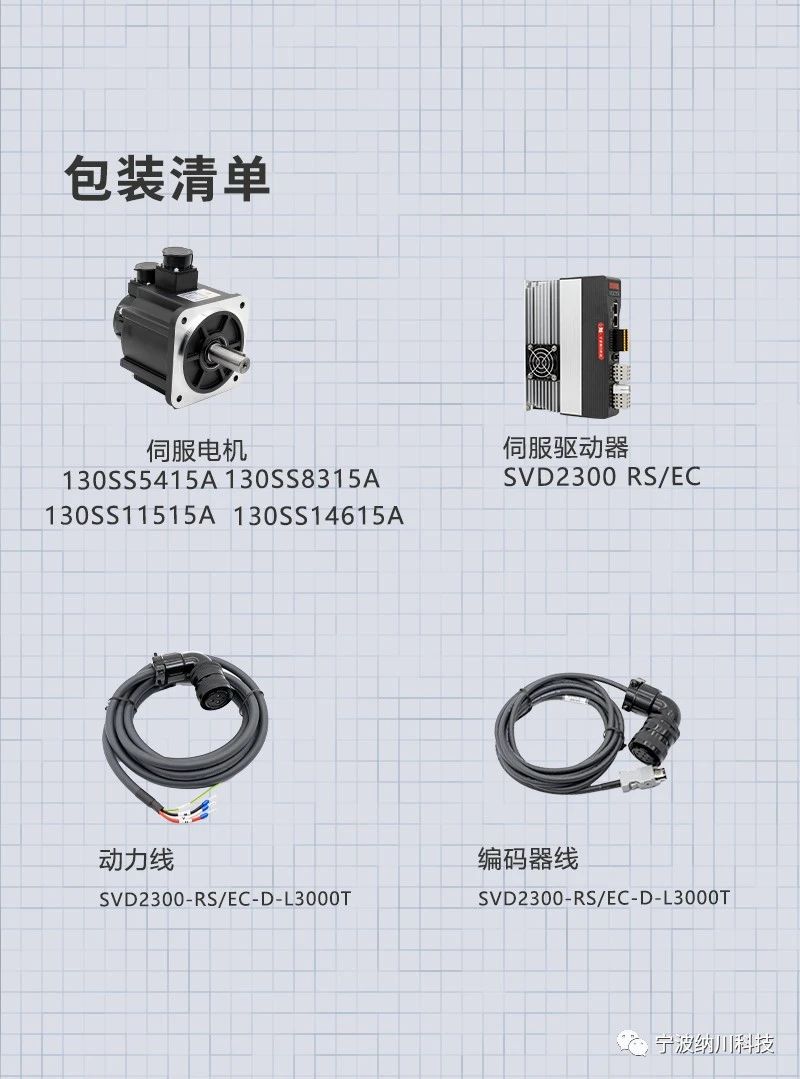

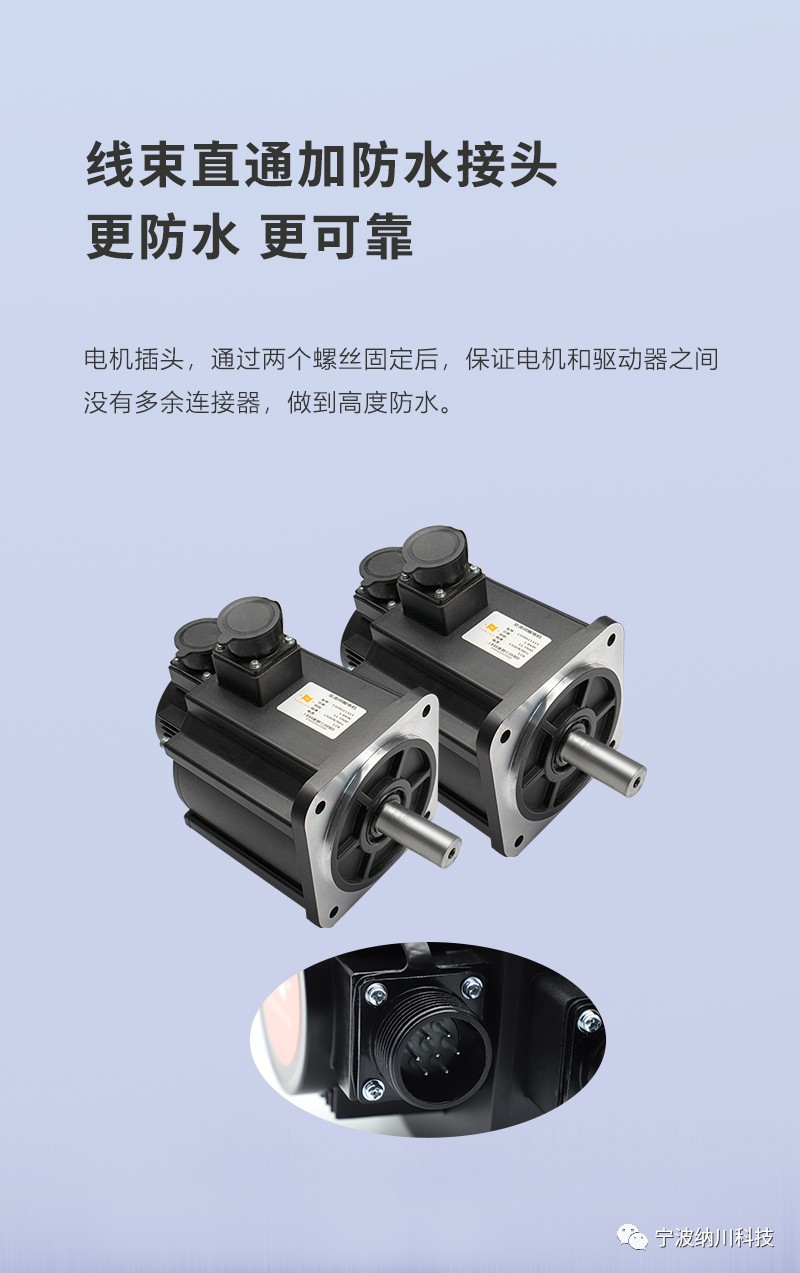

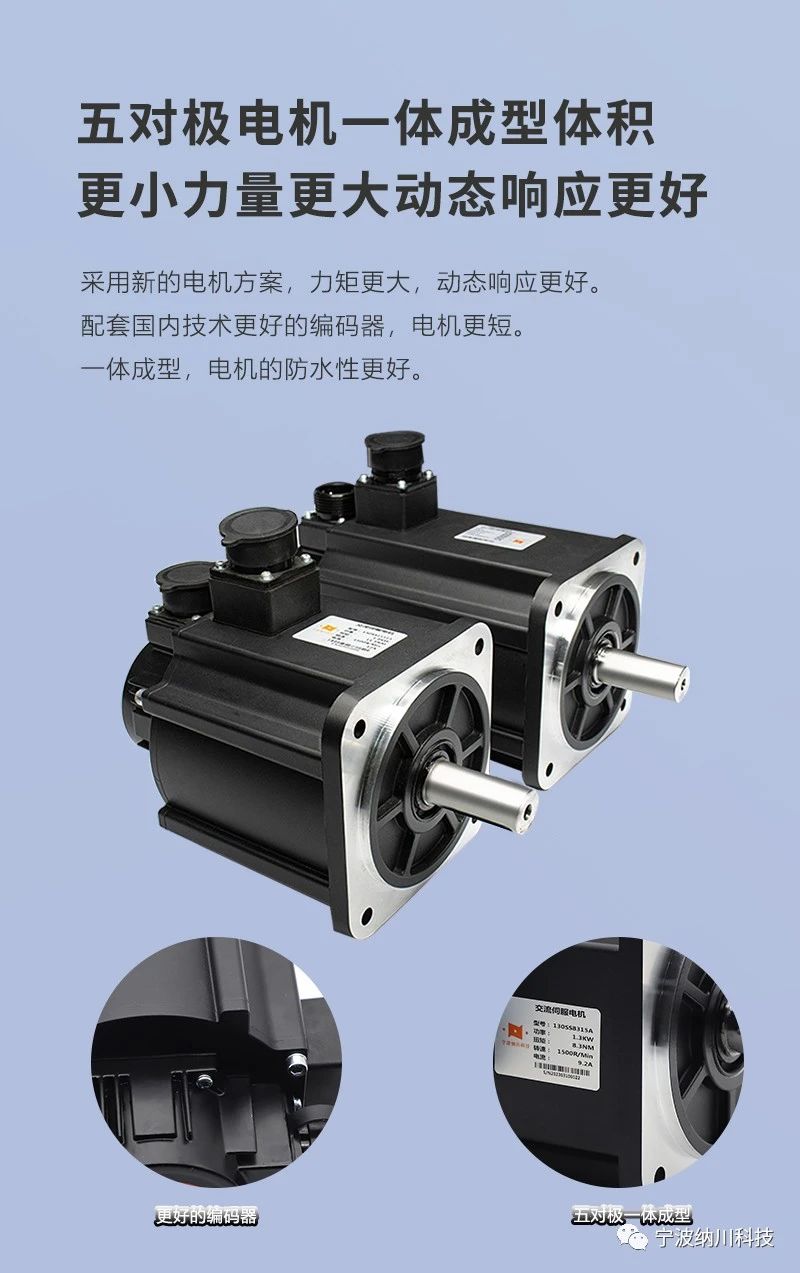

5415A: 830W伺服电机
14615: 2300W伺服电机
|
|
Pn001
|
每转脉冲数
|
1000
|
200-65535
|
电机每转一圈需要的脉冲数
|
|
Pn002
|
电机默认转向
|
0
|
0~1
|
0:正转 1:反转
|
|
Pn003
|
电机刚性
|
5
|
1~10
|
用于设置电机刚性
|
|
Pn004
|
惯量比
|
5
|
1~30
|
用于设置负载电机惯量比
|
|
Pn005
|
位置环Kp
|
7
|
1~100
|
用于位置PID设定
|
|
Pn006
|
位置前馈
|
0
|
0~500
|
用于位置PID设定
|
|
Pn007
|
电流滤波器
|
20
|
0~65535
|
用于电流滤波
|
|
Pn008
|
速度滤波器
|
100
|
0~65535
|
用于速度滤波
|
|
Pn009
|
滤波平滑时间
|
0
|
0~65535
|
单位:us 指令到位时间,设置后注意到位可能有少许延迟
|
|
Pn010
|
使能控制信号极性选择
|
1
|
0~1
|
0:高电平 1:低电平
|
|
Pn011
|
故障输出极性选择
|
1
|
0~1
|
0:低电平 1:高电平
|
|
Pn012
|
脉冲输入模式
|
0
|
0~1
|
0:脉冲+方向 1:双脉冲
|
|
Pn013
|
脉冲输入边沿选择
|
0
|
0~1
|
0:上升沿,1:下降沿有效
|
|
Pn014
|
过载报警检测时间
|
10
|
0~65535
|
过载报警延迟设置
|
|
Pn015
|
位置超差圈数
|
5
|
0~65535
|
用于调节过载报警敏感度,实时误差超过设定值后将启动报警
|
|
Pn016
|
定位完成编码器线数
|
20
|
0~2500
|
到位精度
|
|
Pn017
|
最大速度限制
|
2000
|
200~3000
|
最大速度设定
|
|
Pn018
|
正转扭力限制
|
200
|
0~300
|
用于正转扭力限制
|
|
Pn019
|
反转扭力限制
|
200
|
0~300
|
用于反转扭力限制
|
|
Pn020
|
加速时间常数
|
0
|
0~65535
|
用于内部控制
|
|
Pn021
|
减速时间常数
|
0
|
0~65535
|
用于内部控制
|
|
Pn022
|
手动速度
|
200
|
1~3500
|
用于试运行
|
|
Pn023
|
控制方式
|
0
|
0~3
|
0:脉冲模式 1:IO速度 2:电位器速度 3:位置485
4:速度485 5:力矩485
|
|
Pn024
|
监控显示调节
|
0
|
0~11
|
上电默认界面。0:主界面。 1:转速。 2、3:编码器低、高位。 4、5:脉冲低、高位 。6、7:偏差脉冲低、高位。8:输入输
出I/O状态。9:母线电压。10:当前电角度。11:当前电机扭力
12: 泄放占空比
|
|
Pn025
|
485通讯波特率
|
3
|
1~6
|
1:4800 2:9600
3:19200 4:38400
5:57600 6:115200
|
|
Pn026
|
485通讯地址
|
1
|
1~255
|
用于通讯地址设置
|
|
Pn027
|
编码器电池报警
|
1
|
0~1
|
0:启用 1:不启用
|
|
Pn028
|
泄放占空比设置
|
95
|
0~150
|
用于泄放占空比设置
|
|
Pn029
|
OUT1输出功能
|
0
|
0~1
|
0:到位 1:Z信号
|
